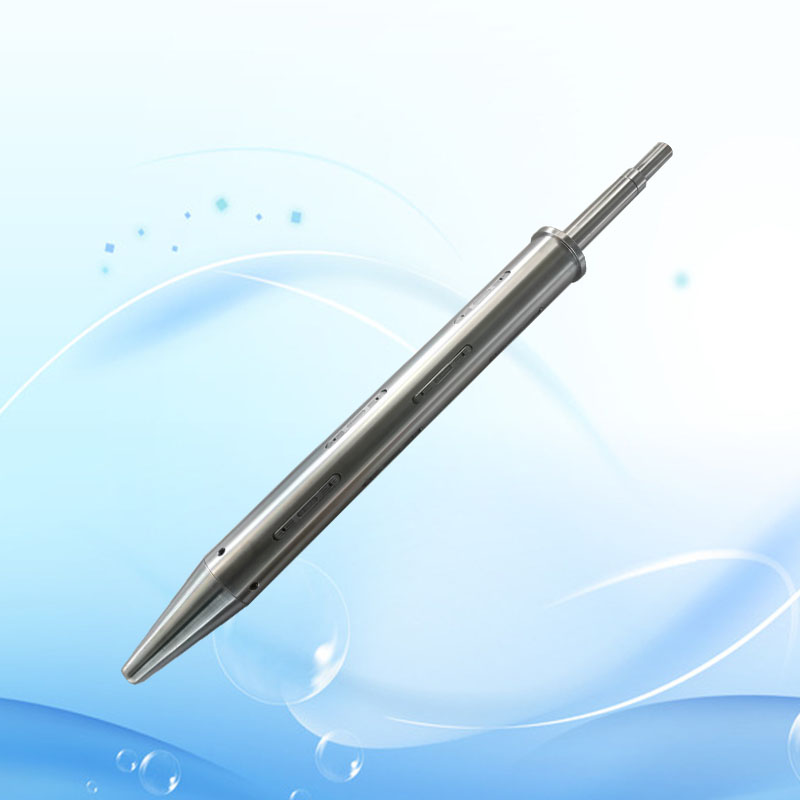

键条式气胀轴

发布时间: 2020-12-28 15:09

价格范围：¥499-1299

1.原理：
气涨轴的表面规律分布长条形槽孔，键条通过卡槽固定于内压板。在没有冲入压缩空气时，内部弹簧弹力将内压板压紧在气囊表面，键条与轴的表面平齐，此时装上纸管或其它管子，然后向轴心气囊通入压缩空气，使气囊胀大将管内内压板顶起，固定纸管或其它管子，随着气涨轴的转动，可以实现将薄膜、薄板、纤维等缠绕在纸管或其他管子上。
特点：
1.1、应用广泛: 气胀轴作为独立设计的零件,从1英寸---12英寸,长短大小及两端轴头均由客户实际需要确定,凡有分条印刷复卷涂布贴合制袋造纸等工为设备或其它相关中心卷取的机械,均可适用此气胀轴。
1.2、经济高效: 轴的设计为实际工作需要设计,对厚薄宽窄等各类型卷管皆能适用.
1.3、使用时间长,保养简单：虽气胀轴是机械上的一配件，但它自身构造中的每一个零件皆有固定的规格，零件表面普遍进行氧化/镀铬/镀镍处理增加表面耐磨性减小摩擦力，零部件均能互换使用，使其维修方便。
1.4、单一配件: 气胀轴是收卷放卷机械的单一零配件,其结构中的每一零件皆有固定的规格尺寸,可进行分解组合,使维修方便,持久而耐用.
1.5、承载量大: 气胀轴可按实际机型设计,使用优质材料,加大承载量. 轻型选用铝合金材质、受重量超过1吨的可以选用钢质材料的。
1.6、作业时间短: 分离及放置卷管只需2秒钟的充气放气动作即可完成,放置卷管简单方便,安全适用. 凡有收卷、放卷之用的机器设备，都可适用气胀轴。
1.7、键式气胀轴膨胀起的是单个键条，支点扩散到各个键条，平衡受力，可适用机械收卷承载量较重的物品。
2.常用规格：

键条式气涨轴规格	充气前直径D1（mm）	充气后外径D2（mm）	适用芯筒内径（mm）	圆周键条等分数目
1英寸	Ø24.8	Ø28	Ø25~Ø26	3等分
1.5英寸	Ø37	Ø42	Ø38~Ø39	3等分
2英寸	Ø49	Ø54	Ø50~Ø51	4等分
3英寸	Ø74	Ø82	Ø75~Ø77	4等分/6等分
6英寸	Ø150	Ø156	Ø151~Ø153	10等分
10英寸	Ø250	Ø260	Ø252~Ø255	12等分
12英寸	Ø300	Ø310	Ø302~Ø305	16等分

3.结构说明：
2.1键条材质分为：碳钢、铝合金、尼龙、橡胶等，可根据使用要求选择。
2.2轴体材质分为：碳钢、铝合金、碳纤维等，和根据承载要求选择。
2.3两端轴头结构：按不同设备需要定制加工，常见有法兰、光轴、键轴、方头、三角头、锥头、内齿头等。
2.4充气气嘴种类：分为尖口喇叭口两种结构，每种尺寸G1/4、G1/8、G1/16规格，每种长度有普通型、加长型。
2.5充气嘴数分布：可选择单气嘴/多气嘴，分布于轴体外圆/轴头外圆/轴头端面。
4.爆炸视图：
