气胀夹套

发布时间: 2020-12-28 15:40

价格范围：¥599-1499

1.原理：
气涨夹套由铝合金制成，是一种有气囊与充气口的气涨轴转接装置。套在键条式气涨轴上配合使用，由内六角螺丝调整位置固定。对气涨轴充气后键条顶起，涨紧气涨夹套的内孔。再对气涨夹套的充气口充气，压缩空气经气路进入气囊内部使得气涨夹套键条顶起锁紧纸管。机器使用时不需要频繁更换气涨轴即可完成不同管径料卷的材料收卷、放卷，提升效率降低生产成本。

特点：
1.1、重量轻便: 使用铝合金制作，重量轻。
1.2、使用方便: 可装在气涨轴轴管上任意位置，可多组配合使用。
1.3、使用时间长,保养简单：零部件均能互换使用，使其维修方便。
1.4、使用精度高: 轴向长度短，同心度及跳动公差相对普通气涨轴较小。
1.4、气涨夹套内壁有止动槽，在急停和大扭力场合都可保持抓力。
2.常用规格：

键条式气涨轴规格	主体外径D1（mm）	动作直径D2（mm）	涨套内径D0（mm）	适用芯筒内径（mm）	总长度L1（mm）
3-6英寸	Ø150	Ø158	Ø78	Ø75~Ø76	300
3-6.75英寸	Ø170	Ø178	Ø78	Ø75~Ø76	300
6-12英寸	Ø300	Ø310	Ø154	Ø151~Ø153	300

3.结构说明：
2.1键条材质分为：碳钢、铝合金、尼龙、橡胶等，可根据使用要求选择。
2.2轴体材质分为：碳钢、铝合金、碳纤维等，和根据承载要求选择。
2.3两端轴头结构：按不同设备需要定制加工，常见有光轴、键轴、方头、三角头、锥头、内齿头等。
2.4充气气嘴种类：分为尖口喇叭口两种结构，每种尺寸G1/4、G1/8、G1/16规格，每种长度有普通型、加长型。
2.5充气嘴数分布：轴头端面/轴头外圆。

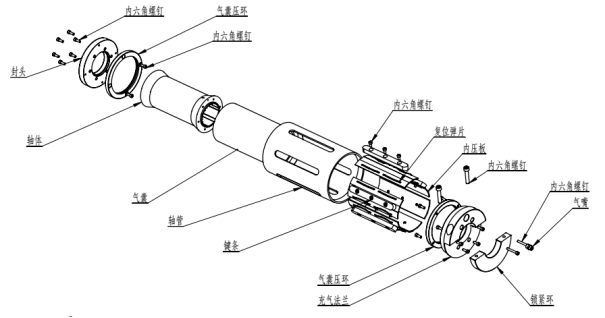

4.爆炸视图：
